Anclaje espárrago CELO BA plus con arandela ancha DIN 440

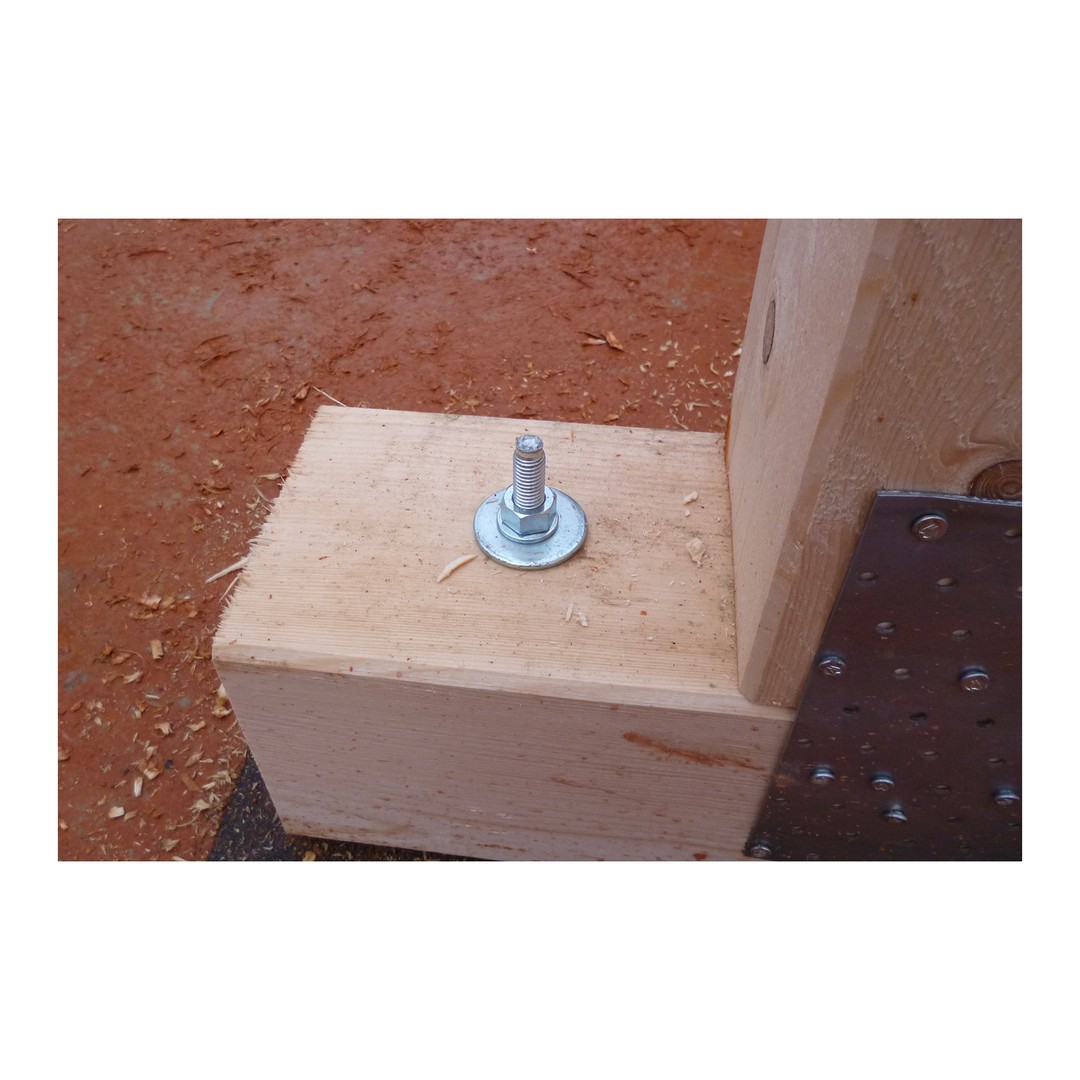

Anclaje espárrago CELO BA plus con arandela ancha DIN 440: fijación homologada de madera sobre hormigón

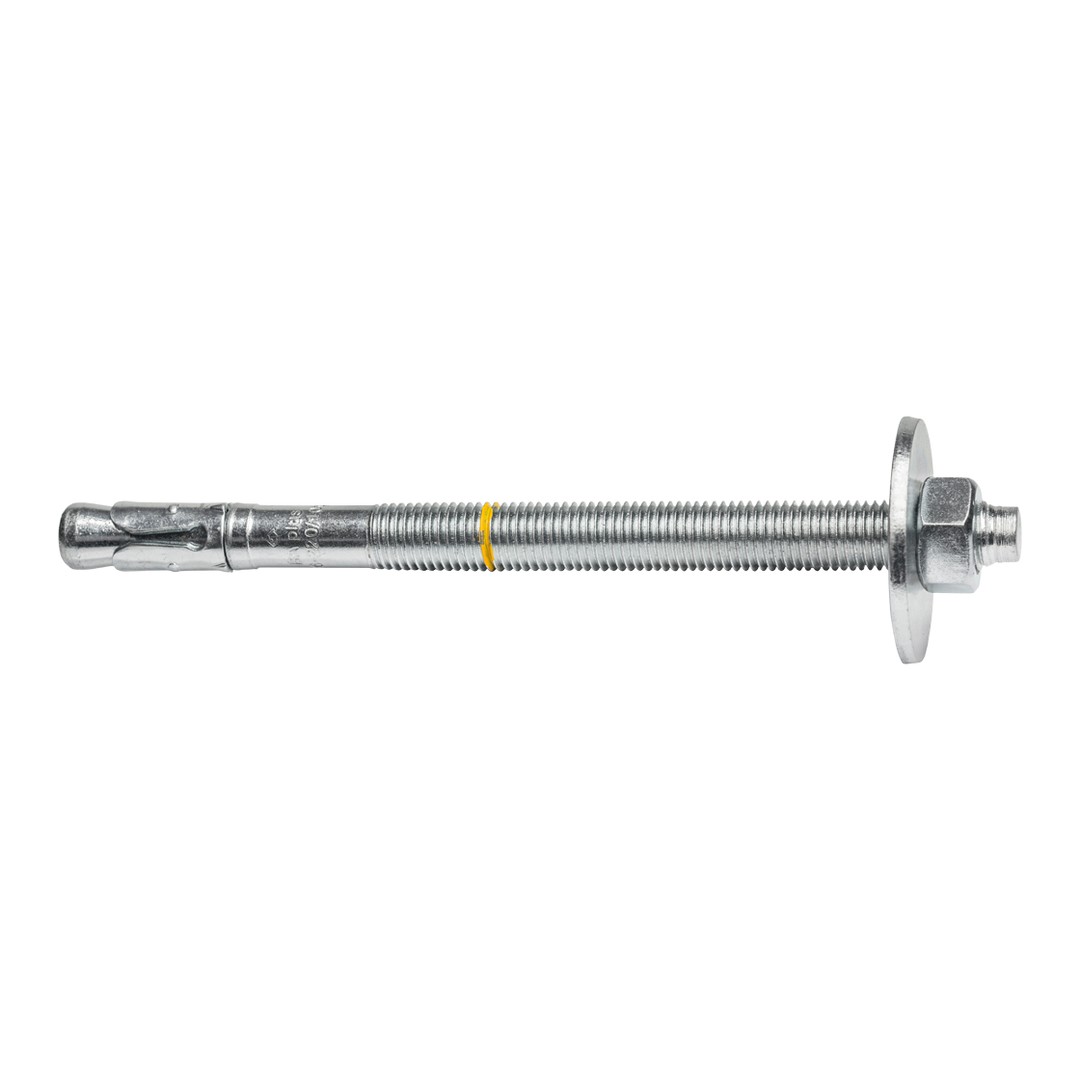

El anclaje metálico de espárrago CELO BA plus con arandela ancha DIN 440 está homologado CE (ETA opción 7) para hormigón no fisurado. Su arandela grande, pensada para carpintería, reparte la presión de apriete sobre la madera, por lo que es la opción indicada para fijar piezas y estructuras de madera sobre hormigón. Es de acero cincado y se vende en cajas completas en medidas M10, M12 y M16 con largos de 200 a 320 mm.

Características principales

• Homologado CE, opción 7 para hormigón no fisurado.
• Arandela ancha DIN 440 para fijaciones de madera.
• Cono de expansión redondeado que facilita la instalación.
• Marca de profundidad en el espárrago para facilitar la preinstalación.
• Larga zona roscada para mayor flexibilidad de montaje.
• Espárrago y rosca estampados en frío: alta precisión y dureza.
• Huella identificativa en el extremo (tipo, diámetro, longitud y espesor de sujeción).
• Materiales base: hormigón y piedra natural densa.

Ventajas y beneficios

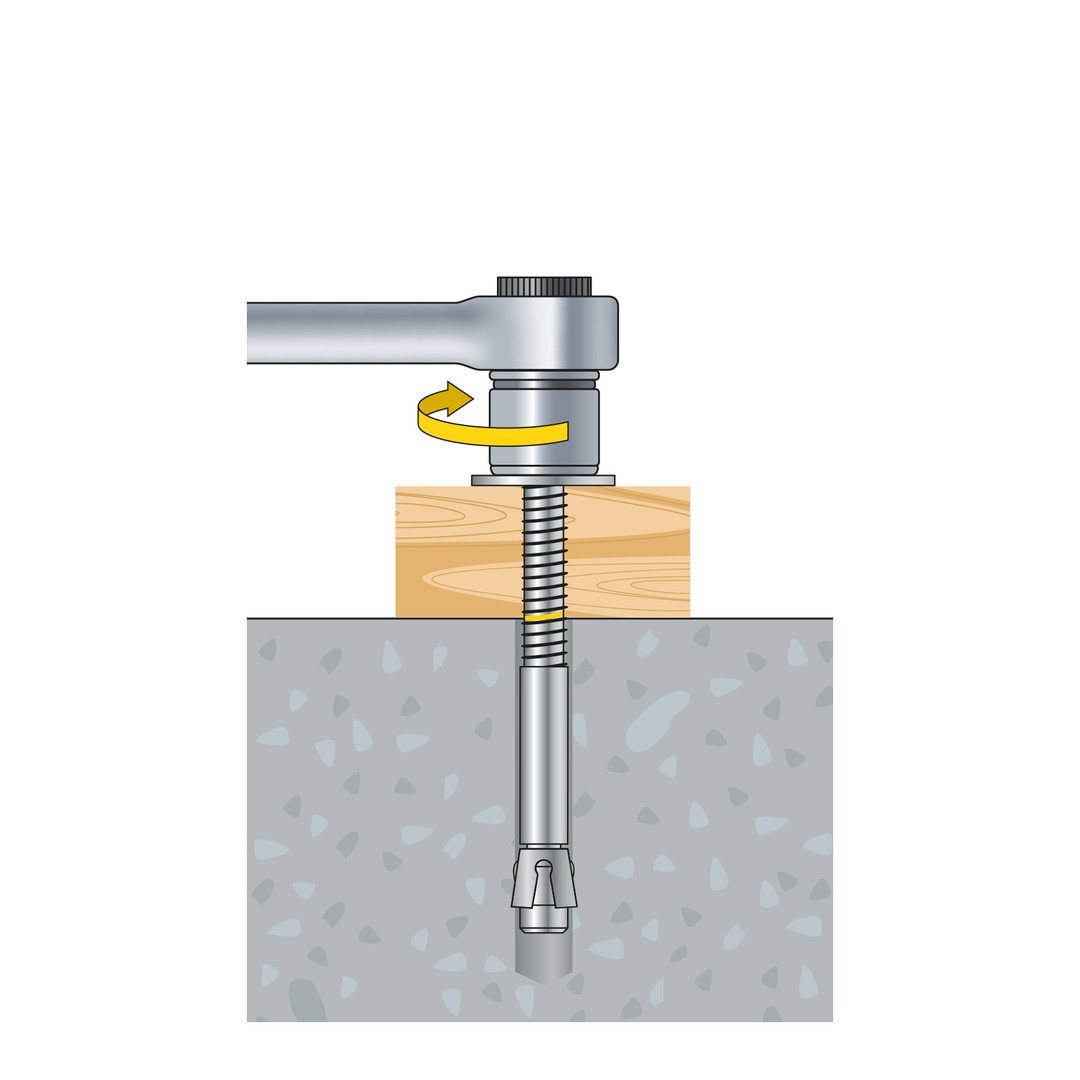

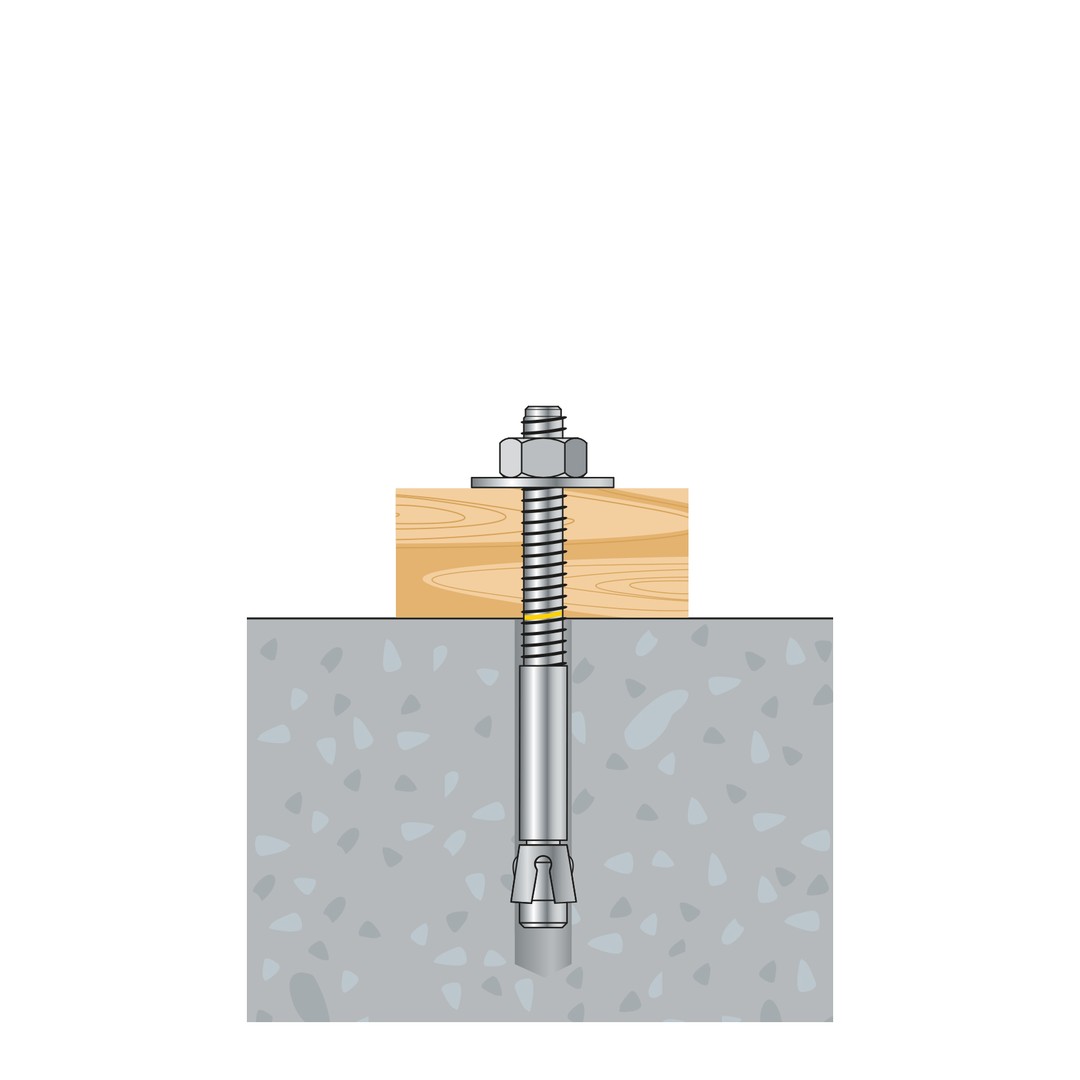

Es un anclaje pasante: se taladra a través de la pieza de madera y del hormigón, se limpia el agujero, se introduce el anclaje con martillo y se aprieta la tuerca. La arandela DIN 440 evita que la tuerca se clave en la madera y la homologación ETA opción 7 aporta la seguridad necesaria en montajes estructurales.

Cómo leer la medida: en BA plus 12-240/140, 12 es la métrica y el diámetro de broca (M12, broca de 12 mm), 240 la longitud total del anclaje en mm y 140 el espesor máximo de la pieza a fijar en mm.

Especificaciones técnicas

• Marca: CELO
• Modelo: anclaje espárrago BA plus con arandela ancha DIN 440
• Material: acero cincado
• Homologación: ETA opción 7, hormigón no fisurado
• Profundidad de taladro / anclaje efectivo: M10: 65/50 mm; M12: 90/70 mm; M16: 110/85 mm
• Carga recomendada a tracción (anclaje único, hormigón C20/25, ficha técnica CELO): M10: 7,6 kN; M12: 9,5 kN; M16: 11,9 kN
• BA plus 10-215/140: rosca M10, broca Ø10 mm, longitud 215 mm, espesor máximo a fijar 140 mm, caja de 25 uds (EAN 4250438910570).
• BA plus 12-200/100: rosca M12, broca Ø12 mm, longitud 200 mm, espesor máximo a fijar 100 mm, caja de 20 uds (EAN 4250438910655).
• BA plus 12-220/120: rosca M12, broca Ø12 mm, longitud 220 mm, espesor máximo a fijar 120 mm, caja de 20 uds (EAN 4250438910662).
• BA plus 12-240/140: rosca M12, broca Ø12 mm, longitud 240 mm, espesor máximo a fijar 140 mm, caja de 20 uds (EAN 4250438910679).
• BA plus 12-260/160: rosca M12, broca Ø12 mm, longitud 260 mm, espesor máximo a fijar 160 mm, caja de 20 uds (EAN 4250438910686).
• BA plus 12-300/200: rosca M12, broca Ø12 mm, longitud 300 mm, espesor máximo a fijar 200 mm, caja de 15 uds (EAN 4250438910693).
• BA plus 12-320/220: rosca M12, broca Ø12 mm, longitud 320 mm, espesor máximo a fijar 220 mm, caja de 15 uds (EAN 4250438910709).
• BA plus 16-220/100: rosca M16, broca Ø16 mm, longitud 220 mm, espesor máximo a fijar 100 mm, caja de 10 uds (EAN 4250438912611).
• BA plus 16-270/150: rosca M16, broca Ø16 mm, longitud 270 mm, espesor máximo a fijar 150 mm, caja de 10 uds (EAN 4250438912628).
• BA plus 16-320/200: rosca M16, broca Ø16 mm, longitud 320 mm, espesor máximo a fijar 200 mm, caja de 10 uds (EAN 4250438912635).

Comprueba la medida y las unidades de la caja, elige tu anclaje y añade al carrito el CELO BA plus con arandela ancha DIN 440.
