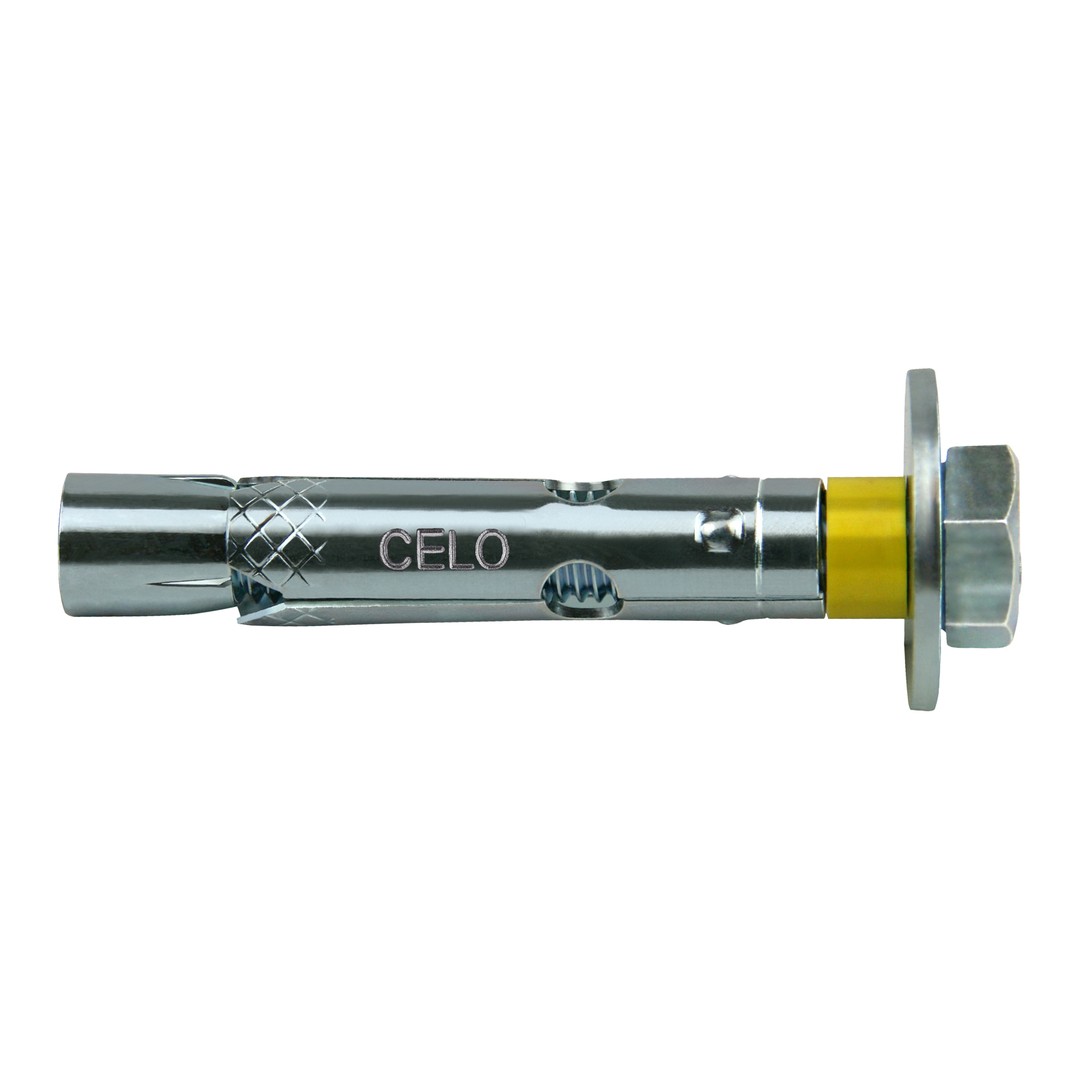

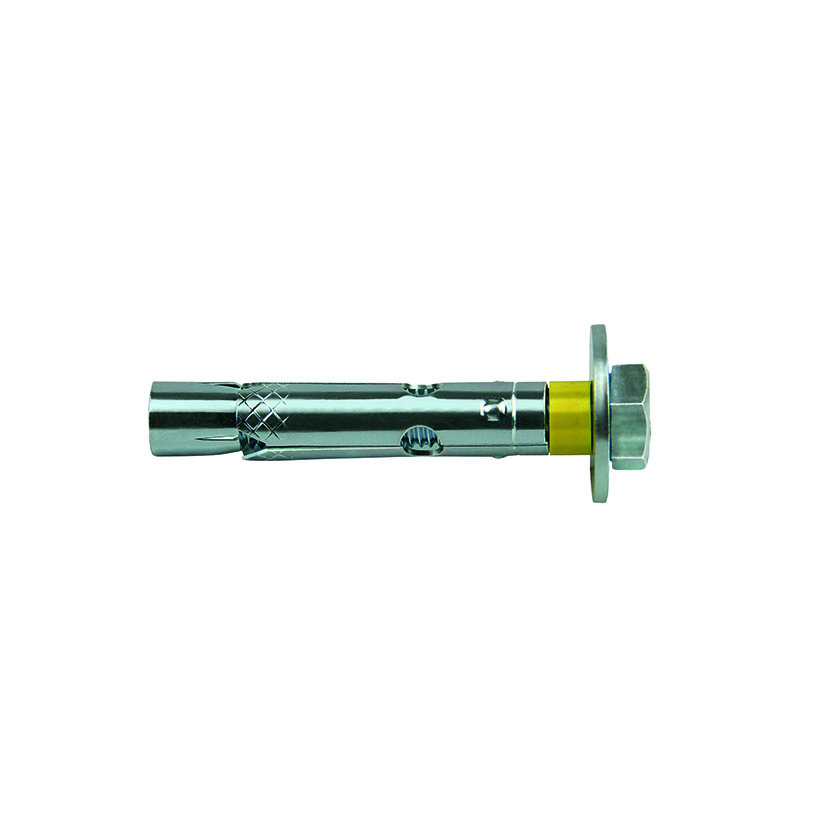

Anclaje de camisa CELO Dynabolt DT tornillo hexagonal cincado

Anclaje de camisa CELO Dynabolt DT: fijación pasante con tornillo hexagonal para cargas medias

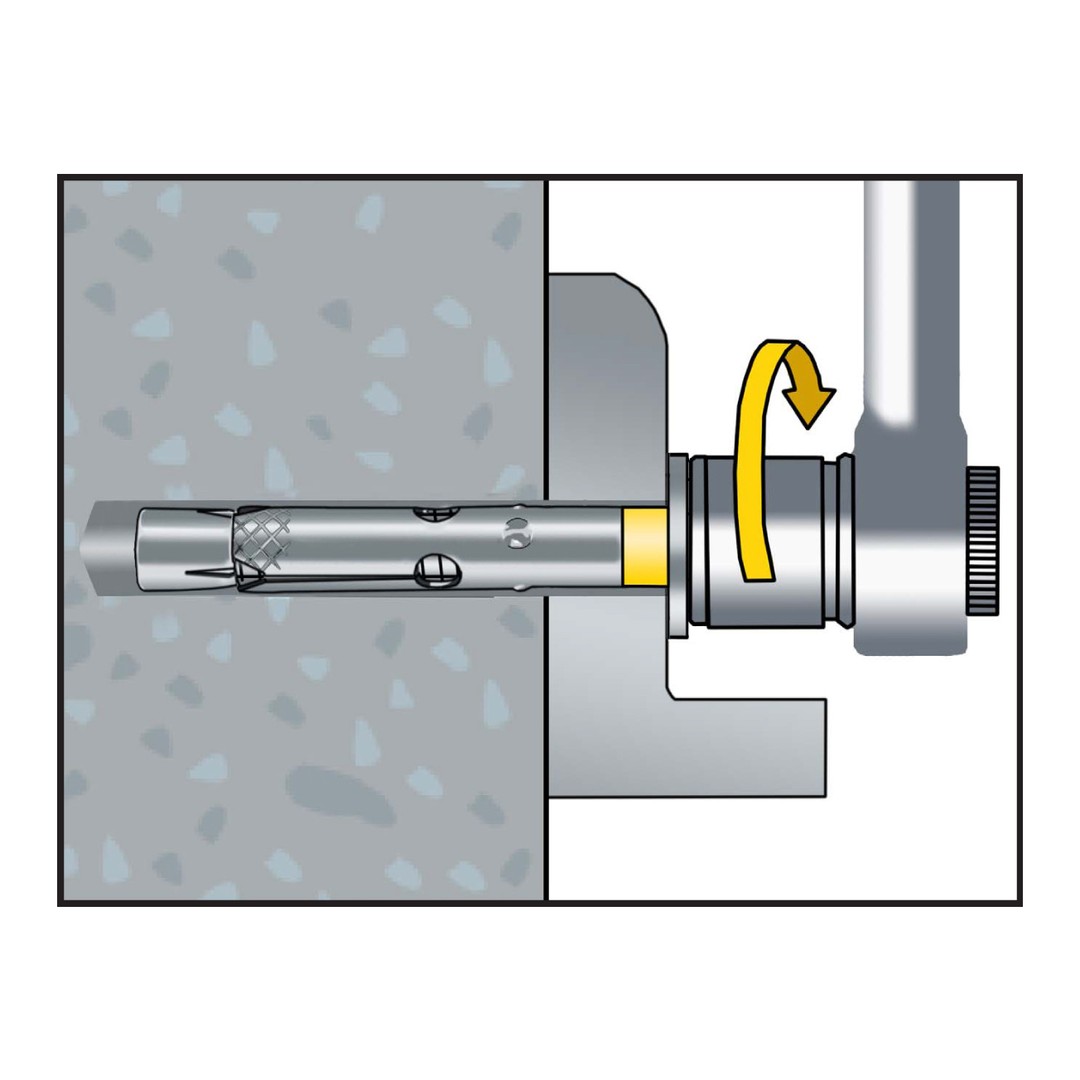

El anclaje metálico de camisa expansora CELO Dynabolt DT (también llamado Dnbolt) incorpora tornillo de cabeza hexagonal con arandela, camisa y cono expansor. Está pensado para fijaciones pasantes en cargas medias: se introduce a través de la pieza a fijar y, al apretar el tornillo, el cono expande la camisa dentro del taladro. Fabricado en acero cincado, se vende en cajas completas en 16 medidas, desde Ø8 (M6) hasta Ø26 (M20).

Características principales

• Cono con aletas antigiro: facilita una expansión rápida y segura.
• Camisa con protuberancias antigiro: evita que el anclaje gire dentro del agujero al apretar.
• Camisa con chaflán progresivo: facilita la expansión del cono.
• Tornillo de cabeza hexagonal con arandela en acero cincado.
• Homologación: las medidas Ø8, Ø10 y Ø12 cuentan con homologación ETA para hormigón no fisurado; las medidas Ø9, Ø11, Ø14, Ø16, Ø21 y Ø26 no están homologadas (catálogo CELO).
• Materiales base: hormigón, piedra natural densa y, parcialmente, ladrillo macizo.

Ventajas y beneficios

Al ser un anclaje pasante, se taladra a la vez la pieza y el soporte y se instala sin tener que desmontar nada, lo que agiliza el montaje de perfiles metálicos, guardarraíles, farolas, pasamanos, consolas o bandejas. El sistema antigiro de cono y camisa asegura que el anclaje expanda correctamente y no gire en vacío durante el apriete.

Cómo leer la medida: el primer número es el diámetro de broca (Ø) y el segundo la longitud del anclaje; se indica también la métrica del tornillo y las unidades de la caja. Por ejemplo, Ø10 M8x60 mm = broca de 10 mm, tornillo M8 y anclaje de 60 mm.

Especificaciones técnicas

• Marca: CELO
• Modelo: anclaje de camisa Dynabolt DT, tornillo hexagonal
• Material: acero cincado
• Presentación: caja (envase completo)
• Ø8 x 45 mm, tornillo M6: espesor máximo a fijar 5 mm, caja de 250 uds.
• Ø8 x 60 mm, tornillo M6: espesor máximo a fijar 20 mm, caja de 200 uds.
• Ø9 x 45 mm, tornillo M6: espesor máximo a fijar 5 mm, caja de 200 uds (sin homologación ETA).
• Ø9 x 60 mm, tornillo M6: espesor máximo a fijar 20 mm, caja de 150 uds (sin homologación ETA).
• Ø10 x 60 mm, tornillo M8: espesor máximo a fijar 10 mm, caja de 100 uds.
• Ø10 x 80 mm, tornillo M8: espesor máximo a fijar 30 mm, caja de 100 uds.
• Ø11 x 60 mm, tornillo M8: espesor máximo a fijar 10 mm, caja de 100 uds (sin homologación ETA).
• Ø11 x 80 mm, tornillo M8: espesor máximo a fijar 30 mm, caja de 75 uds (sin homologación ETA).
• Ø12 x 70 mm, tornillo M10: espesor máximo a fijar 10 mm, caja de 50 uds.
• Ø12 x 100 mm, tornillo M10: espesor máximo a fijar 40 mm, caja de 50 uds.
• Ø14 x 70 mm, tornillo M10: espesor máximo a fijar 10 mm, caja de 50 uds (sin homologación ETA).
• Ø14 x 100 mm, tornillo M10: espesor máximo a fijar 40 mm, caja de 50 uds (sin homologación ETA).
• Ø16 x 80 mm, tornillo M12: espesor máximo a fijar 10 mm, caja de 40 uds (sin homologación ETA).
• Ø16 x 110 mm, tornillo M12: espesor máximo a fijar 40 mm, caja de 25 uds (sin homologación ETA).
• Ø21 x 110 mm, tornillo M16: espesor máximo a fijar 30 mm, caja de 10 uds (sin homologación ETA).
• Ø26 x 130 mm, tornillo M20: espesor máximo a fijar 30 mm, caja de 8 uds (sin homologación ETA).

Revisa el diámetro, la longitud y las unidades de la caja antes de comprar, elige tu medida y añade al carrito tu anclaje de camisa CELO Dynabolt DT.
